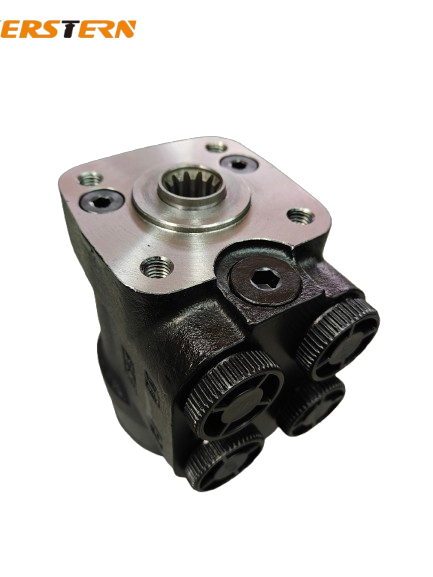

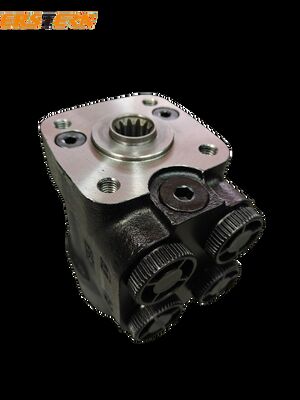

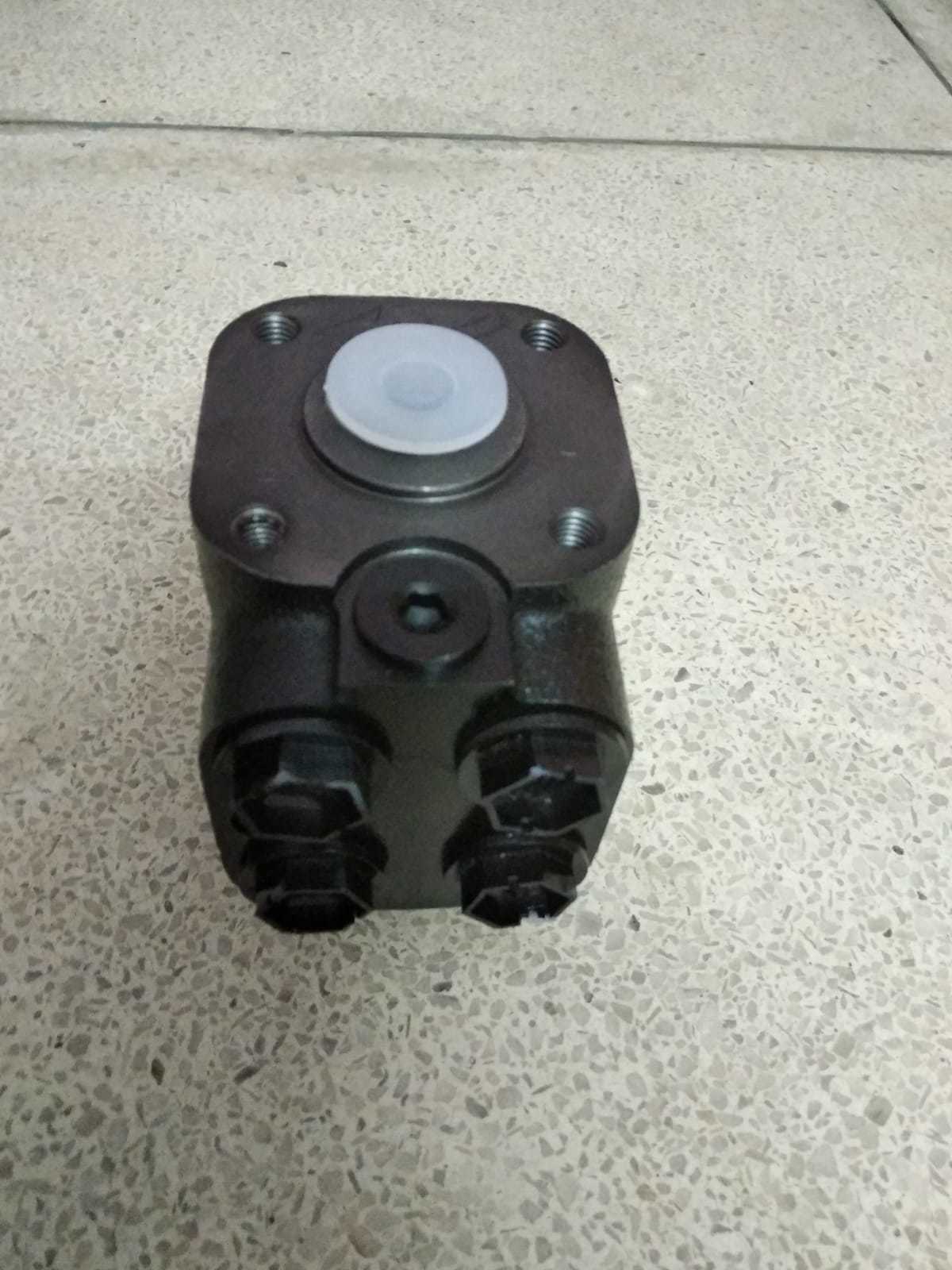

101S Unidade de controlo hidráulico da direcção para carregador de elevadores elétricos

Descrição do Produto:
A Unidade de Direção Hidráulica é utilizada em sistemas de direção com detecção de carga. As séries 101S-5, 101S-5L e 101S-5E de caixas de direção totalmente hidráulicas são todas em modo de conexão por placa e são usadas após a conexão por placa com a válvula de prioridade tipo PVF*.

A caixa de direção totalmente hidráulica série 101S-5L leva o sinal de pressão da porta LS para a porta LL e transmite
o sinal para o sistema de controle elétrico; a caixa de direção totalmente hidráulica série 101S-5E leva o sinal de pressão da porta de óleo A ou B para a porta EL, para transmitir o sinal para o sistema de controle elétrico. As caixas de direção totalmente hidráulicas séries 101S-5T, 101S-5TE são conectadas por tubulação e usadas com válvulas de prioridade PVL* ou DYXL, YXL. A caixa de direção totalmente hidráulica série 101S-5TE leva o sinal de pressão da porta de óleo A ou B na interface EL e transmite o sinal para o sistema de controle elétrico.

A caixa de direção totalmente hidráulica série 101-5T é conectada por tubulação e deve ser usada com válvulas de prioridade DYXL e YXL após a conexão por tubulação
conexão, e a válvula de segurança do sistema é configurada na válvula de prioridade. Quando a caixa de direção totalmente hidráulica série 101-5TX está na posição neutra, as câmaras esquerda e direita são conectadas ao retorno de óleo. Este tipo de caixa de direção é usado em conjunto com válvulas amplificadoras de fluxo LFA e LFB.
